【BJに】ディレイラーの調整は簡単でごわす【4649】

そろそろ組み立ても最期にしないといけませんねw


さあ最期の工程

リアディレイラーから行きますよ



初めてRDをいじくった時は

変速がぐちゃぐちゃになって泣きそうだったのですが


仕組みが分かればそんなに難しくないです(と思う)

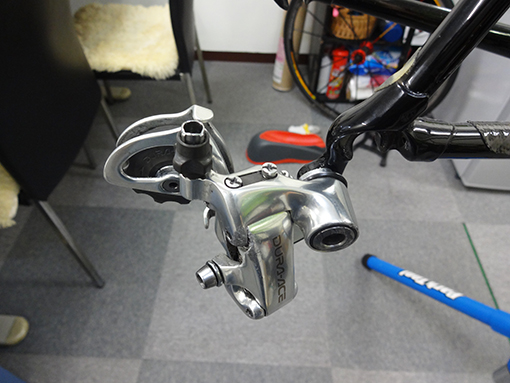

RDをくっつけます


フロントはアウターにチェーンをかけておきます

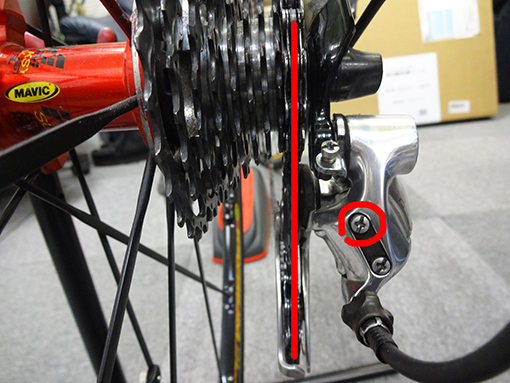

○のネジを回しながら


トップギアとプーリー達が垂直になるように調整します


ここではケーブルは一番テンションがかかっていない状態です

この時にケーブルをプライヤーなどで軽く引っ張りRDに固定します




次にフロントのギアをインナーにし

シフターで変速をしてロー側にプーリーを持って来て

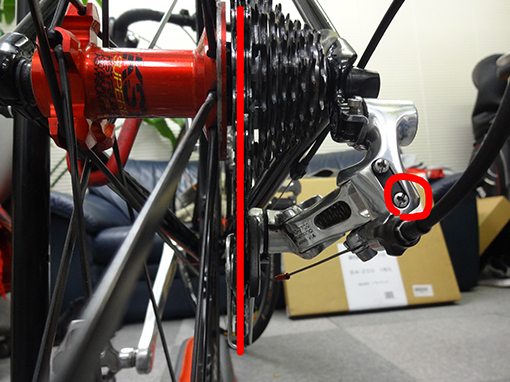

○のネジを回しながらローギアとプーリーたちが垂直になるように調整します



これはトップとロー側ともに

「これ以上先には行ってはいけない」という範囲を決める調整です



この左右の幅が決まれば後は簡単



ディレイラーの精度がよければこれだけで決まる事も多いのですが

シフターでトップから2速3速と変速する中で

ギアがカリカリ音鳴りして上がらない場合は

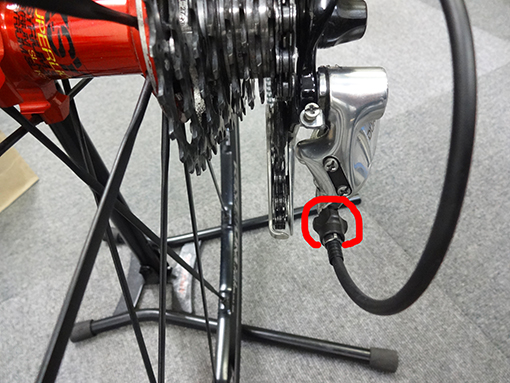

○のアジャスターのつまみを左にちょっとづつ回して

ケーブルにテンションを上げて行き

大きなギアに無理矢理上げてやります


大体の場合はこの調整で2〜3速が決まれば成功です


よく遊び分だけシフターを動かして

音鳴りしたらうんぬんと微妙な調整を求められますが

私は適当にやってますw



その後一番大きなギアに変速し

上まで上がらりきらないときはもう一度


ケーブルのテンションと○のネジを見直して下さい



とにかく言えるには

スプロケットのスペーサーが間違っていたり

ディレイラーハンガーが曲がっていたりしていなければ

大体変速が決まるようにできてますので

リアメカを信じましょうw



このRDのトップとローの範囲を理解しておくと

出先で落車してディレイラーハンガーが曲がり

ロー側にチェーン落ちしたりする時に

ドライバー1本で対処できるようになるので便利でごわす


次はFDの調整をしましょうに
